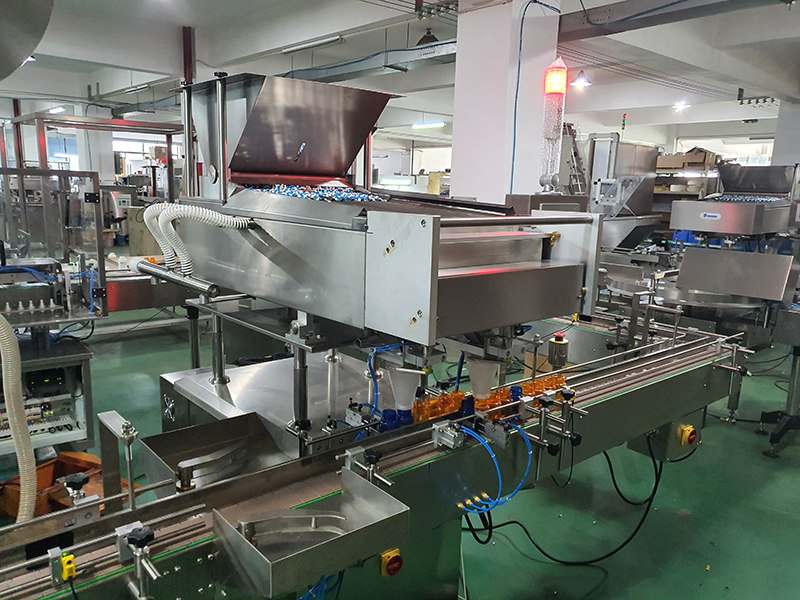

ماكينة عد الكبسولات والأقراص الإلكترونية تتكون بشكل رئيسي من جسم الماكينة، نظام التغذية الإهتزازية، وحدة العد بالحساس الكهروضوئي، أسطوانة الهواء المضغوط ونظام صمام الملف اللولبي، لوحة التحكم، سير النقل ونظام الكشف بالحساس الكهروضوئي. عملية العد ذات السرعة العالية يتم التحكم فيها بشكل كامل بواسطة PLC، وتضمن دقة العد العالية.
أجزاء ماكينة العد مثل قادوس المواد السائبة، لوحة تسليم المواد وقنوات العد يمكن تفكيكها بسهولة وبدون استخدام الأدوات لسرعة تنظيف أسرع.

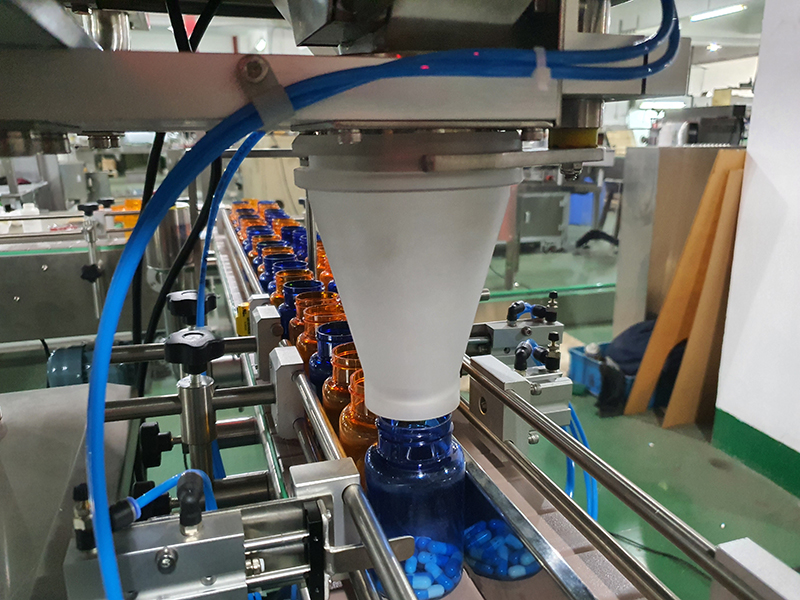

الحساس الكهروضوئي مجهز بنظام الكشف لتحسس وعد الأقراص أو الكبسولات، حيث تقود إلى نتيجة العد الدقيقة. يمكن ضبط إرتفاع التعبئة لتتكيف مع إرتفاعات الحاويات من خلال فقط كبس زر الرفع الموجود في لوحة التحكم، توفير التشغيل بسهولة وسرعة.
المواصفات الفنية
| الموديل |
SL12
|
SL16
|
SL24
|
SL32
|
| قنوات الاهتزاز |
12 |
16 |
24 |
32 |
| سعة الإنتاج (حبة لكل ساعة) |
5,0000-260,000 |
60,000-350,000 |
80,000-500,000 |
100,000-600,000 |
| نطاق العد |
من 15 إلى 9999 قطعة |
| قياس الحبة |
الحبة: أدنى حجم Ø3 مم، أقصى حجم Ø22 مم الكبسولة: #00 - #5 |
| قطر الحاوية |
Ø25- Ø75mm |
| ارتفاع الحاوية |
≤240mm |
| سعة القادوس |
40L |
40L*2 |
| الهواء المضغوط |
0.4-0.6MPa |
| استهلاك الهواء (مصدر الهواء النظيف) |
150 لتر في الدقيقة |
200 لتر في الدقيقة |
250 لتر في الدقيقة |
300 لتر في الدقيقة |
| القدرة الكلية |
2.2kW |
2.5kW |
4.0kW |
4.5kW |
| مصدر الطاقة الكهربائية |
ثلاثي الطور AC، 50\60 هيرتز |
| الأبعاد (L×W×H) |
1200×1950×1800mm |
1300×1950×1800mm |
1650×1950×1800mm |
4000×2250×1850mm |
الخصائص
- يستخدم جهاز العد تقنية متقدمة للعد بالأشعة تحت الحمراء مع مسح ديناميكي بزاوية 360 درجة، مما يضمن العد بدقة دون وجود نقاط عمياء.
- يتيح التصميم المعياري إمكانية فك المكونات الأساسية مثل القادوس، وصينية التغذية، وقناة العد البصرية، ولوحة الصمام دون الحاجة إلى أدوات، مما يجعل التنظيف والصيانة سريعين وفعالين.
- يوفر المغذي بالاهتزاز الكهرومغناطيسي تغذية سلسة وفصل دقيق للأقراص مع استقرار عالي وضوضاء منخفضة، مما يمنع التكدس ويحافظ على دقة العد.
- يتميز بمستوى عالٍ من الأتمتة، حيث يتم التحكم فيه بواسطة نظام PLC عالي السرعة مع واجهة استخدام بديهية. كما يمكن ضبط ارتفاع محطة التعبئة ليتناسب مع أحجام الحاويات المختلفة.
- تضمن الحساسات الكهروضوئية المدمجة تموضع الزجاجات بشكل صحيح قبل التعبئة، مما يقلل من خطر الانسكاب ويضمن التشغيل الآمن.
- تتيح خاصية التبديل السريع إجراء تعديلات سريعة لتناسب المنتجات والحاويات المختلفة، مما يقلل من وقت التوقف ويزيد من الكفاءة.
